Energia SolarforneceSeção Oca Estruturalsoluções projetadas para sistemas de montagem fotovoltaica e estruturas de aço externas, combinando distribuição eficiente de carga, rigidez estrutural, peso próprio reduzido e proteção de superfície durável. Para desenvolvedores solares, empreiteiros EPC, fabricantes de sistemas de montagem e distribuidores, a escolha do perfil de aço oco certo pode influenciar diretamente a estabilidade estrutural, a eficiência da instalação e o desempenho do projeto a longo prazo.
A seção oca estrutural é um perfil de aço tubular fechado amplamente utilizado em sistemas de montagem fotovoltaica, garagens solares, usinas solares montadas no solo, telhados comerciais, estruturas agrivoltaicas e outras aplicações de aço externas. Em comparação com membros sólidos convencionais, a sua geometria oca pode proporcionar um equilíbrio eficiente entre resistência, rigidez, consumo de material e peso estrutural.
Este artigo explica como funciona a seção oca estrutural, por que os perfis quadrados e retangulares são adequados para estruturas solares, como os tipos de materiais e os revestimentos protetores afetam o desempenho e o que os compradores devem avaliar antes de selecionar um fornecedor. Ele também examina processos de fabricação, opções de personalização, considerações de controle de qualidade e aplicações práticas para ajudar as equipes de engenharia e compras a tomar melhores decisões.
Índice
- O que é seção oca estrutural?
- Por que a estrutura oca melhora a eficiência estrutural?
- Quais são os principais benefícios dos sistemas de montagem solar?
- Quais materiais e tratamentos de superfície estão disponíveis?
- Onde a seção oca estrutural é usada?
- Como é fabricada a seção oca estrutural?
- Como os compradores devem selecionar a seção oca estrutural correta?
- Por que escolher a Energet Solar para seções ocas estruturais?
- Perguntas frequentes
- Conclusão

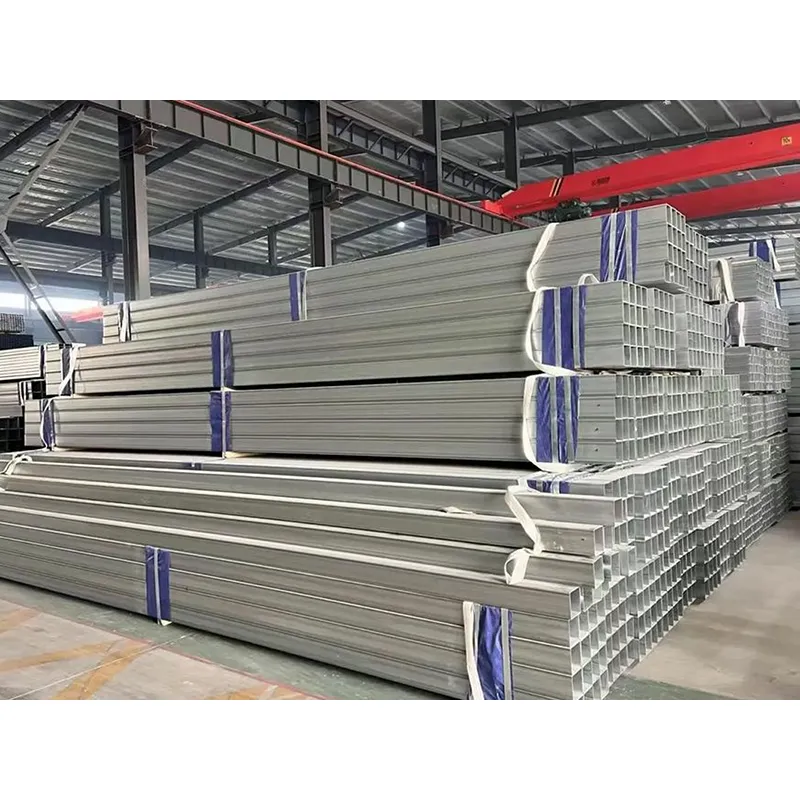

O que é seção oca estrutural?
A Seção Oca Estrutural é um elemento estrutural tubular de aço com seção transversal fechada. Ao contrário das barras de aço maciças, contém uma área interna oca, mantendo um perfil externo contínuo. As configurações mais comuns para aplicações estruturais são Seção Oca Quadrada (SHS) e Seção Oca Retangular (RHS).
Esta geometria permite que os engenheiros obtenham um desempenho estrutural útil sem adicionar material desnecessário. Nas estruturas de montagem fotovoltaica, as seções ocas podem funcionar como colunas, vigas, contraventamentos e outros elementos de suporte de carga. Seu perfil fechado é particularmente valioso onde as estruturas devem suportar combinações de cargas verticais, pressão do vento, forças de torção e mudanças nas condições externas.
Para projetos solares, o objetivo não é simplesmente selecionar o elemento de aço mais pesado. Um projeto mais eficiente considera resistência, rigidez, dimensões da seção, espessura da parede, requisitos de conexão, exposição ambiental e peso estrutural total em conjunto.
Por que a estrutura oca melhora a eficiência estrutural?
O desempenho de uma Seção Oca Estrutural é fortemente influenciado pela sua geometria tubular fechada. O material é posicionado ao redor do perímetro da seção, em vez de concentrado inteiramente no centro. Esta configuração pode fornecer uma relação eficiente entre tamanho da seção, peso, resistência à flexão e rigidez torcional.
Para estruturas de montagem solar, isso é importante porque os membros estruturais estão expostos a múltiplas direções de carga. O vento pode criar forças laterais e de torção, enquanto o peso dos módulos e componentes de montagem cria cargas verticais. Uma seção oca bem projetada ajuda a distribuir essas forças por todo o elemento, em vez de concentrá-las em uma pequena área.
- Distribuição eficiente de carga:O perfil fechado ajuda a distribuir as forças estruturais pela seção.
- Bom desempenho de flexão:A geometria pode fornecer resistência útil à flexão enquanto controla o peso estrutural.
- Rigidez torcional:As seções fechadas são adequadas para aplicações onde a resistência à torção é importante.
- Peso próprio reduzido:Material menos desnecessário pode ajudar a reduzir o peso de toda a estrutura de montagem.
- Aparência estrutural limpa:Perfis quadrados e retangulares fornecem uma geometria elegante para estruturas externas visíveis.
Contudo, a secção óptima não pode ser determinada apenas pela forma. Os engenheiros devem verificar os cálculos estruturais com base no vento local, neve, sísmica, extensão, conexão, fundação e requisitos de projeto aplicáveis.
Quais são os principais benefícios dos sistemas de montagem solar?
| Fator de desempenho | Vantagem da seção oca estrutural | Valor do Projeto Solar |
|---|---|---|
| Resistência Estrutural | Geometria eficiente de seção fechada | Suporte confiável para módulos fotovoltaicos e conjuntos de montagem |
| Rigidez torcional | O perfil fechado melhora a resistência à torção | Útil para estruturas expostas sob cargas de vento variáveis |
| Peso Estrutural | Uso eficiente de aço em todo o perímetro da seção | Pode reduzir a carga morta desnecessária |
| Flexibilidade Dimensional | Disponível em configurações quadradas e retangulares | Suporta diferentes layouts estruturais e projetos de conexão |
| Proteção contra corrosão | As opções HDG e ZAM podem ser especificadas | Adequado para ambientes externos exigentes |
| Personalização | Dimensões, espessura da parede, comprimentos e processamento podem ser personalizados | Ajuda a atender aos requisitos de engenharia específicos do projeto |
Estas vantagens tornam-se especialmente relevantes quando um projeto solar envolve milhares de membros estruturais repetidos. Mesmo uma pequena melhoria na eficiência de peso, consistência dimensional ou compatibilidade de instalação pode influenciar o transporte, a montagem, os requisitos de fundação e a economia geral do projeto.
Quais materiais e tratamentos de superfície estão disponíveis?
A seleção de materiais deve ser baseada em cálculos estruturais, condições ambientais, requisitos de fabricação e padrões de engenharia aplicáveis. A Energet Solar normalmente fornece perfis ocos estruturais usando tipos de aço carbono como Q235B e Q355B, enquanto outros tipos podem ser considerados de acordo com as especificações do projeto.
Aço carbono Q235B
Q235B é amplamente utilizado para aplicações estruturais gerais onde são necessárias resistência moderada e características de fabricação confiáveis. Pode ser adequado para muitas aplicações convencionais de montagem solar quando confirmado pelo projeto estrutural.
Aço carbono Q355B
O Q355B oferece maior resistência ao escoamento do que o Q235B e pode ser considerado para projetos onde é necessária maior capacidade estrutural ou projeto de seção otimizado. Os engenheiros devem selecionar a classe com base nas cargas calculadas, em vez de assumir que uma classe de maior resistência é automaticamente a melhor solução.
Galvanização por imersão a quente
A galvanização por imersão a quente, comumente conhecida como HDG, fornece um revestimento protetor de zinco que ajuda a proteger o aço da corrosão atmosférica. É amplamente utilizado para estruturas de aço externas e aplicações de montagem fotovoltaica.
Revestimento ZAM
ZAM refere-se à tecnologia de revestimento de zinco-alumínio-magnésio. Ele foi projetado para fornecer forte proteção contra corrosão e é particularmente atraente para ambientes externos exigentes, incluindo condições úmidas e costeiras.
Ao selecionar um revestimento, os compradores devem considerar a umidade local, a exposição ao sal, os poluentes industriais, a vida útil esperada, os requisitos de processamento e a estratégia de manutenção do projeto.
Onde a seção oca estrutural é usada?
A versatilidade da Seção Oca Estrutural permite que ela atenda a muitas funções estruturais diferentes. Na engenharia solar, suas aplicações vão além de uma única configuração de montagem.
Centrais de energia solar montadas no solo
Perfis ocos de aço podem ser usados como colunas, vigas, contraventamentos e outros membros estruturais em usinas fotovoltaicas de grande porte. Sua combinação de resistência e eficiência estrutural é útil para grandes conjuntos expostos a cargas de vento e neve.
Solar comercial e industrial em telhados
Para projetos de telhados, a redução do peso estrutural desnecessário pode ser uma consideração importante no projeto. Seções ocas adequadamente projetadas podem fornecer suporte estrutural e, ao mesmo tempo, ajudar a controlar a carga adicional imposta ao telhado.
Carports Solares
As garagens solares requerem colunas e vigas estáveis, capazes de suportar módulos fotovoltaicos, criando ao mesmo tempo espaço de estacionamento utilizável abaixo. Perfis ocos quadrados e retangulares podem fornecer uma aparência arquitetônica limpa e uma geometria estrutural prática.
Projetos Solares Agrivoltaicos e Pesqueiros
Projetos que combinam a geração fotovoltaica com atividades agrícolas ou aquícolas podem exigir vãos maiores e estruturas externas duráveis. A Seção Oca Estrutural pode ser incorporada a estes sistemas quando suas dimensões e propriedades mecânicas atendem aos requisitos de engenharia.
Outras estruturas de aço externas
Além da energia fotovoltaica, os perfis estruturais ocos também podem ser usados em plataformas de equipamentos, passarelas, guarda-corpos, estruturas de suporte e outras estruturas de aço externas.
Como é fabricada a seção oca estrutural?
A fabricação consistente é essencial porque os desvios dimensionais podem afetar as conexões, a precisão da instalação e o desempenho estrutural. Um processo de produção profissional normalmente combina conformação, soldagem, endireitamento, corte, tratamento de superfície e inspeção.
- Preparação de material de aço:O aço carbono adequado é selecionado de acordo com o grau especificado e os requisitos do projeto.
- Formação de rolos de precisão:O aço é progressivamente formado no perfil necessário.
- Soldagem automática:O aço formado é soldado para criar uma seção oca contínua.
- Alisamento:A seção é processada para manter a retilineidade e a consistência dimensional adequadas.
- Corte de comprimento fixo:As seções são cortadas de acordo com dimensões de projeto padrão ou personalizadas.
- Proteção de superfície:HDG, ZAM ou outro tratamento especificado podem ser aplicados de acordo com os requisitos ambientais.
- Inspeção final:Dimensões, espessura da parede, retilineidade, qualidade do revestimento e outras características especificadas são verificadas antes do envio.
Para grandes projetos solares, a consistência da produção é particularmente importante porque centenas ou milhares de componentes estruturais podem precisar ser encaixados durante a instalação.
Como os compradores devem selecionar a seção oca estrutural correta?
Escolher o produto certo envolve mais do que comparar o menor preço por tonelada. As equipes de compras devem avaliar todo o cenário técnico e da cadeia de suprimentos antes de fazer um pedido.
1. Confirme o Projeto Estrutural
Comece com as cargas, vãos, condições de suporte, métodos de conexão e padrões de projeto aplicáveis necessários. As dimensões da seção e a espessura da parede devem ser selecionadas com base em cálculos de engenharia.
2. Selecione o tipo de aço apropriado
Determine se Q235B, Q355B ou outro grau é apropriado para os requisitos estruturais calculados. A seleção de materiais deve ser documentada e rastreável.
3. Avalie o ambiente de instalação
Ambientes costeiros, úmidos, industriais e de alta exposição podem exigir proteção contra corrosão mais forte do que aplicações interiores padrão. HDG e ZAM devem ser comparados com base nas condições reais do projecto.
4. Verifique a precisão dimensional
Dimensões precisas ajudam a melhorar a compatibilidade da conexão e a eficiência da instalação. Os compradores devem confirmar tolerâncias, espessura da parede, retilineidade, comprimento e qualquer processamento de furo necessário.
5. Considere a fabricação personalizada
Para projetos grandes, comprimentos, dimensões, espessuras de parede, furos e acabamentos de superfície personalizados podem ajudar a reduzir o trabalho de fabricação desnecessário no local de instalação.
6. Avalie a capacidade do fornecedor
Um fornecedor deve ser avaliado quanto à capacidade de fabricação, procedimentos de controle de qualidade, consistência de produção, capacidade de entrega, suporte técnico e experiência com projetos fotovoltaicos.
Por que escolher a Energet Solar para seções ocas estruturais?
A Energet Solar concentra-se em sistemas de montagem fotovoltaica e soluções de aço estrutural, em vez de operar apenas como distribuidora geral de aço. A empresa forneceu componentes estruturais para mais de 1.000 projetos fotovoltaicos em todo o mundo e opera diversas instalações de fabricação com capacidade de produção anual substancial.
Suas capacidades de produção incluem perfilagem de precisão, soldagem automática, endireitamento, corte e acabamento superficial. Os procedimentos de qualidade incluem medição dimensional, verificação de espessura de parede, inspeção de linearidade, inspeção de revestimento e testes mecânicos de acordo com os requisitos aplicáveis.
A Energet Solar também oferece suporte à produção personalizada de seções ocas estruturais. Os compradores podem fornecer desenhos de projetos ou especificações técnicas para avaliação, permitindo que a equipe de engenharia considere dimensões, espessura de parede, comprimentos, condições ambientais e proteção de superfície antes da produção.
- Experiência em fabricação estrutural com foco em energia fotovoltaica
- Configurações de seção oca quadrada e retangular
- Opções de aço carbono Q235B e Q355B
- Proteção de superfície galvanizada a quente e ZAM
- Dimensões, comprimentos e espessuras de parede personalizados
- Suporte OEM e produção em massa
- Inspeção dimensional e de qualidade de revestimento
- Suporte para empreiteiros EPC, distribuidores e fabricantes de montagem solar
Para uma seleção mais ampla de perfis estruturais, os compradores também podem explorar formas de aço estrutural e acessórios de montagem solar relacionados da Energet Solar.
Perguntas frequentes
Para que é usada principalmente a seção oca estrutural?
A seção oca estrutural é usada principalmente como membro de aço de suporte de carga em sistemas de montagem fotovoltaica, usinas solares montadas no solo, estruturas solares em telhados, garagens solares, projetos agrivoltaicos e outras estruturas de aço externas.
Qual é a diferença entre SHS e RHS?
SHS significa Square Hollow Section e tem dimensões externas iguais em seus dois lados principais. RHS significa Seção Oca Retangular e possui diferentes dimensões de largura e altura. O perfil apropriado depende de cálculos estruturais, geometria, requisitos de conexão e design do projeto.
Quais classes de aço podem ser usadas para seção oca estrutural?
As opções comuns incluem aço carbono Q235B e Q355B. O grau correto deve ser selecionado de acordo com o limite de escoamento exigido, cálculos estruturais, padrões aplicáveis e especificações do projeto.
A seção oca estrutural é adequada para projetos solares costeiros?
Sim, pode ser adequado quando o tipo de aço, o projeto da seção, as conexões e o sistema de proteção contra corrosão forem selecionados corretamente. Os revestimentos HDG e ZAM podem fornecer proteção aprimorada para aplicações externas, enquanto projetos costeiros devem receber engenharia específica e avaliação ambiental de corrosão.
A Energet Solar pode fabricar perfis ocos personalizados?
Sim. Energet Solar suporta dimensões personalizadas, espessuras de parede, comprimentos, processamento de furos e acabamentos de superfície. A produção pode ser baseada em desenhos de engenharia ou especificações técnicas específicas do projeto.
O que devo fornecer ao solicitar um orçamento?
Para uma cotação mais precisa, os compradores devem fornecer o tipo de perfil necessário, dimensões, espessura da parede, tipo de aço, comprimento, quantidade, tratamento de superfície, destino, aplicação e desenhos de engenharia ou especificações técnicas disponíveis.
Conclusão
A seção oca estrutural oferece uma solução eficiente para estruturas modernas de montagem solar porque sua geometria tubular fechada pode combinar resistência estrutural, rigidez torcional, flexibilidade dimensional e peso estrutural controlado. Quando as dimensões da seção, o tipo de aço, a proteção contra corrosão, a precisão de fabricação e os requisitos de engenharia são adequadamente combinados, ele pode suportar um desempenho confiável em usinas fotovoltaicas montadas no solo, telhados, garagens solares, sistemas agrivoltaicos e outras estruturas externas.
Se você estiver adquirindo seção oca estrutural para um novo projeto fotovoltaico ou precisar de perfis de aço personalizados com base em desenhos de engenharia, a Energet Solar pode fornecer recomendações profissionais de produtos, fabricação personalizada e suporte orientado ao projeto. Compartilhe suas especificações, quantidades necessárias e detalhes da aplicação eContate-noshoje para discutir uma solução de seção oca estrutural adequada para o seu projeto.
