Como o aço com ângulo desigual pode melhorar a resistência, flexibilidade e eficiência em projetos de montagem solar

Energia SolarsuprimentosAço de ângulo desigualpara sistemas de montagem fotovoltaica, estruturas de aço, garagens e projetos de construção industrial. Com seu perfil assimétrico em forma de L, este componente de aço estrutural oferece opções de conexão flexíveis, utilização eficiente do espaço e suporte confiável para projetos que exigem diferentes dimensões de pernas.

Resumo do artigo:O aço com ângulos desiguais é um material estrutural prático para aplicações onde perfis de pernas iguais podem não fornecer a geometria de conexão mais adequada. Este guia explica seu design, principais benefícios, opções de materiais e revestimentos, aplicações comuns e considerações de compra. Ele também descreve como avaliar dimensões, classes de aço, proteção contra corrosão e requisitos de fabricação ao selecionar cantoneiras de aço para sistemas de montagem solar e outras estruturas externas.

Índice

1. O que é aço com ângulo desigual?
2. Como funciona o aço com ângulo desigual?
3. Quais são os principais benefícios?
4. Especificações e opções de materiais
5. Onde é usado o aço com ângulo desigual?
6. Como selecionar o produto certo
7. Fabricação e proteção contra corrosão
8. Aço de ângulo desigual vs. aço de ângulo igual
9. Perguntas frequentes
10. Conclusão e próximos passos

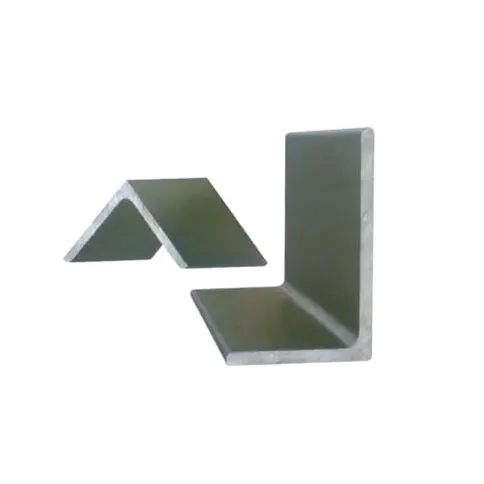

O que é aço com ângulo desigual?

O aço angular desigual é um perfil de aço estrutural com seção transversal em forma de L e duas pernas de larguras diferentes. Ao contrário do aço de ângulo igual, que possui duas pernas da mesma dimensão, este perfil acomoda aplicações onde uma perna de apoio mais longa e uma perna de ligação mais curta oferecem uma disposição mais prática.

Sua geometria assimétrica o torna útil para conexões estruturais, contraventamentos, suportes e componentes de montagem fotovoltaica. Ao selecionar dimensões e espessuras adequadas das pernas, os engenheiros podem adaptar o perfil ao espaço de instalação disponível e às condições de carga especificadas.

Para projetos solares, o perfil pode ser incorporado em conjuntos de suporte, membros de reforço e estruturas de conexão. Sua adequação depende do projeto estrutural completo, incluindo fixadores, detalhes de conexão, tipo de aço e cargas ambientais.

A Energet Solar oferece aço angular desigual com dimensões personalizáveis ​​e opções de fabricação para diferentes requisitos de projeto. O produto foi projetado para aplicações estruturais práticas onde a consistência dimensional e a compatibilidade com outros componentes de montagem são importantes.

Como funciona o aço com ângulos desiguais em sistemas estruturais?

As duas pernas de ângulo desigual proporcionam diferentes superfícies de conexão dentro de um perfil compacto. Uma perna pode acomodar um acessório primário ou interface de suporte, enquanto a outra pode se conectar a um membro adjacente, dependendo do projeto de engenharia.

Numa estrutura de montagem fotovoltaica, por exemplo, um perfil angular pode ligar um suporte a um membro de suporte ou reforçar uma junta entre componentes estruturais. Sua geometria pode ajudar os projetistas a contornar as restrições de instalação sem introduzir um componente desnecessariamente complicado.

No entanto, um ângulo desigual não proporciona automaticamente uma melhor distribuição de carga em todas as aplicações. Seu desempenho depende da direção do carregamento, das dimensões da seção transversal, da excentricidade da conexão, do comprimento não suportado e das condições de contorno.

• Apoio estrutural:Fornece uma interface definida entre membros de aço conectados.
• Preparação:Pode contribuir para a resistência contra movimentos laterais quando projetado corretamente.
• Conexões com eficiência de espaço:Acomoda montagens com dimensões de fixação desiguais.
• Flexibilidade de fabricação:Pode ser cortado, perfurado ou perfurado de acordo com desenhos aprovados.

Quais são os principais benefícios do aço com ângulo desigual?

1. Geometria de conexão flexível

A configuração de pernas desiguais ajuda os engenheiros a acomodar diferentes larguras de acessórios e espaços de instalação restritos. Isto pode simplificar certos arranjos de suporte e reduzir a necessidade de peças adaptadoras adicionais, desde que o projeto seja devidamente verificado.

2. Utilização eficiente de materiais

A escolha de um perfil que corresponda à conexão pretendida pode ajudar a evitar materiais desnecessários ou componentes superdimensionados. As economias reais dependem dos cálculos estruturais, do tipo de aço, dos requisitos de fabricação e das quantidades de aquisição.

3. Compatibilidade com sistemas de montagem solar

As instalações fotovoltaicas requerem numerosos membros interconectados que devem trabalhar juntos sob vento, neve e cargas permanentes. O aço com ângulo desigual pode servir como componente de suporte ou conexão quando suas dimensões, resistência e padrão de furo correspondem ao projeto de montagem.

4. Opções de fabricação personalizada

Os projetos geralmente exigem comprimentos, posições de furos e detalhes de conexão específicos. Energet Solar suporta conformação a frio, puncionamento CNC, corte de precisão e processamento personalizado para acomodar diferentes desenhos de projetos.

5. Durabilidade ao ar livre

A proteção adequada contra corrosão ajuda os componentes de aço a resistir à umidade e à exposição ambiental. Para estruturas fotovoltaicas externas, um revestimento galvanizado adequado ou outro sistema de proteção especificado pode reduzir a manutenção relacionada à corrosão.

Quais especificações e opções de materiais os compradores devem considerar?

As dimensões apropriadas e a qualidade do material dependem dos cálculos estruturais, das condições de instalação e dos padrões de projeto aplicáveis. A tabela a seguir resume as informações do produto publicadas pela Energet Solar.

Nota: Estas são gamas de produtos publicadas e não garantem que todas as combinações estejam disponíveis como item de stock padrão. Confirme as dimensões exatas, tolerâncias, tipo de aço, padrões aplicáveis ​​e requisitos de revestimento antes de fazer o pedido.

Para mais informações sobre perfis de aço complementares, explore Energet Solar Equal Angle Steel e seus acessórios de montagem solar.

Onde o aço com ângulo desigual é comumente usado?

O aço com ângulos desiguais atende a uma variedade de aplicações onde as conexões estruturais exigem diferentes larguras de perna. Seus usos práticos incluem o seguinte:

• Sistemas solares montados no solo:Suporta suportes, suportes e conjuntos de conexão selecionados em estruturas de montagem fotovoltaica.
• Carports solares:Ajuda a conectar ou reforçar membros dentro de estruturas solares projetadas para áreas de estacionamento.
• Estruturas metálicas industriais:Fornece opções de conexão e reforço para estruturas fabricadas e conjuntos de suporte.
• Projetos de construção:Pode ser utilizado em estruturas metálicas secundárias, suportes e ligações estruturais quando permitido pelo projeto.
• Quadros de suporte de equipamentos:Acomoda arranjos de fixação que se beneficiam de um perfil assimétrico.

Considere um projeto solar montado no solo que utiliza postes de aço, suportes horizontais e suportes diagonais. Um ângulo desigual pode fornecer uma conexão adequada entre membros selecionados quando as superfícies de fixação diferem em largura. O engenheiro ainda deve verificar a capacidade dos membros, o espaçamento dos parafusos, o rolamento local e a estabilidade estrutural geral antes de aprovar a configuração.

Como você pode selecionar o aço com ângulo desigual correto?

Escolher um produto adequado envolve mais do que comparar preços ou selecionar as maiores dimensões disponíveis. Os compradores devem avaliar o componente em relação à função estrutural pretendida.

1. Defina o aplicativo.Identifique se o perfil funcionará como contraventamento, suporte, membro de conexão ou outro componente estrutural.
2. Confirme as dimensões.Especifique as larguras das pernas, espessura, comprimento, localização dos furos e tolerâncias dimensionais no desenho técnico.
3. Determine o tipo de aço.Selecione uma classe que atenda aos requisitos de resistência, ductilidade, soldabilidade e código aplicável do projeto.
4. Avalie as cargas estruturais.Considere cargas permanentes, vento, neve, vibração, forças de conexão e quaisquer outras condições de projeto relevantes.
5. Especifique a proteção contra corrosão.Avalie a umidade, a precipitação, a exposição costeira, os poluentes industriais e a estratégia de manutenção esperada.
6. Verifique os requisitos de fabricação.Estabeleça se o componente precisa de furos pré-perfurados, corte personalizado, dobra ou outro processamento.
7. Revise a documentação do fornecedor.Solicite certificados de materiais, registros de inspeção dimensional, informações de revestimento e demais documentos exigidos pelo projeto.

Uma especificação técnica completa ajuda a reduzir discrepâncias entre desenhos, componentes entregues e requisitos de instalação. Para grandes projetos fotovoltaicos, o alinhamento dos documentos de aquisição com a lista de materiais de engenharia é particularmente importante.

Como a fabricação e a proteção contra corrosão afetam o desempenho?

A precisão da fabricação influencia o quão bem o aço angular se ajusta aos membros adjacentes. Posições incorretas dos furos, dimensões inconsistentes ou deformação excessiva podem complicar a instalação e criar tensões indesejadas nas conexões.

A conformação a frio, a puncionamento CNC e o corte de precisão podem oferecer suporte à produção repetível quando controles e inspeções de processo apropriados são aplicados. Os compradores devem confirmar se o processo de fabricação selecionado atende aos requisitos do desenho e não compromete as propriedades especificadas do componente.

A proteção contra corrosão é igualmente importante para estruturas metálicas externas. A galvanização por imersão a quente cria um revestimento de zinco que ajuda a proteger o aço contra a corrosão. O desempenho depende da qualidade do revestimento, espessura, condições ambientais, drenagem e danos sofridos durante o transporte ou instalação.

Para ambientes exigentes, as equipes de projeto devem avaliar se o sistema de revestimento especificado proporciona proteção adequada para as condições de serviço pretendidas. Bordas cortadas, áreas perfuradas, soldas e regiões de revestimento danificadas podem exigir atenção especial de acordo com a especificação de revestimento aplicável.

Antes de aceitar uma entrega, considere verificar:

• Dimensões e linearidade do perfil de acordo com desenhos aprovados.
• Documentação de qualidade do aço e rastreabilidade.
• Posições dos furos, qualidade de corte e deformação visível.
• Espessura do revestimento e condição da superfície.
• Embalagem, rotulagem e consistência entre lotes de produção.

Qual é a diferença entre aço de ângulo desigual e aço de ângulo igual?

Ambos os perfis têm seção transversal em forma de L, mas sua geometria os torna adequados para diferentes arranjos de conexão. Nenhum dos tipos é universalmente mais forte; a escolha correta depende dos requisitos estruturais.

Ao comparar os dois, os engenheiros devem avaliar as propriedades da seção transversal, a excentricidade da conexão, a direção da carga e os custos de fabricação, em vez de confiar apenas no formato do perfil.

Perguntas frequentes sobre aço com ângulo desigual

1. Qual é a principal vantagem do aço angular desigual?

Sua principal vantagem é a capacidade de acomodar conexões estruturais com diferentes larguras de pernas. Isto pode melhorar a flexibilidade do layout e simplificar arranjos selecionados de suporte ou contraventamento quando o perfil corresponde ao projeto de engenharia.

2. Quais tipos de aço estão disponíveis na Energet Solar?

A Energet Solar lista o aço carbono Q235B e Q355B, juntamente com as designações S235JR e S355JR para requisitos relevantes. Confirme a classe exata, o padrão de material aplicável e a documentação disponível para seu pedido.

3. O aço com ângulo desigual é adequado para sistemas de montagem solar externos?

Sim, pode ser usado em estruturas fotovoltaicas externas quando o perfil, o tipo de aço, o projeto estrutural e a proteção contra corrosão atendem aos requisitos do projeto. A Energet Solar lista opções de galvanização por imersão a quente com uma faixa publicada de espessura de revestimento de 45–120 μm.

4. As dimensões e posições dos furos podem ser personalizadas?

A personalização pode estar disponível para dimensões específicas do projeto e detalhes de fabricação. Forneça desenhos aprovados, quantidades necessárias, tolerâncias, classes de materiais e especificações de tratamento de superfície para que o fornecedor possa avaliar a viabilidade.

5. Que informações devo fornecer ao solicitar um orçamento?

Inclua as dimensões das duas pernas, espessura, comprimento, tipo de aço, requisitos de revestimento, padrão de furo, quantidade, destino e cronograma de entrega necessário. Os desenhos e as normas aplicáveis ​​ajudarão o fornecedor a preparar uma cotação mais precisa.

6. Como posso verificar a qualidade de um pedido?

Solicite documentos de rastreabilidade de materiais e registros de inspeção relevantes. Dependendo dos requisitos do projeto, a verificação pode incluir verificações dimensionais, medições de espessura de revestimento, inspeção visual e revisão de certificados de materiais em relação às especificações de compra.

Conclusão: Escolhendo o aço com ângulo desigual certo para o seu projeto

O aço com ângulo desigual fornece uma solução útil para estruturas de montagem fotovoltaica, estruturas de aço, garagens e conexões industriais que exigem diferentes dimensões de pernas. Seu valor vem da combinação da geometria do perfil, das propriedades do material, dos detalhes de fabricação e da proteção contra corrosão com os requisitos reais de engenharia.

A Energet Solar oferece perfis de aço configuráveis ​​e serviços de fabricação para apoiar diferentes projetos de montagem e construção solar. Se você estiver adquirindo aço estrutural para uma nova instalação ou expandindo uma cadeia de fornecimento existente, compartilhe seus desenhos, especificações técnicas, quantidade e condições do projeto com a equipe.Visite a página do produto Unequal Angle Steel eContate-nospara discutir especificações personalizadas, requisitos técnicos e uma cotação para o seu projeto.
