Tubo de aço ZAM autocurativo
Tubo de aço ZAM autocurável com revestimento de Zn-Al-Mg que continua protegendo o aço em cortes, furos e arranhões - sem necessidade de retoques no local. Classificado para ambientes C3–C5, certificado ISO 9001 e EN 1090-1, produzido conforme desenho em 7–35 dias. Envie seis detalhes e nós cotamos.
Tubo de aço ZAM autocurativoé um tubo de aço estrutural com revestimento de zinco-alumínio-magnésio que mantém protegendo o açodepoisa superfície está danificada. Em um tubo galvanizado normal, uma extremidade cortada ou um furo é onde a ferrugem começa e se espalha. Neste tubo, o revestimento reage com o ar e a umidade no dano e cria uma densa camada protetora sobre ele.

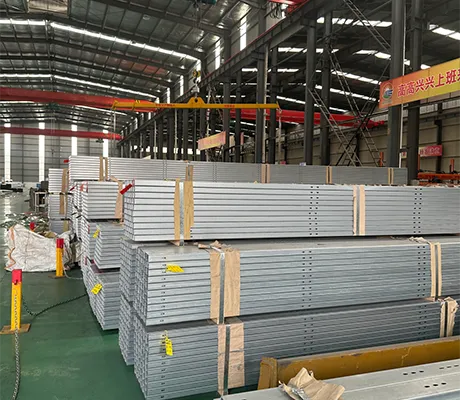

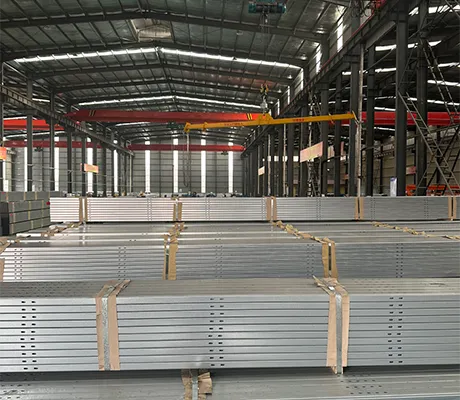

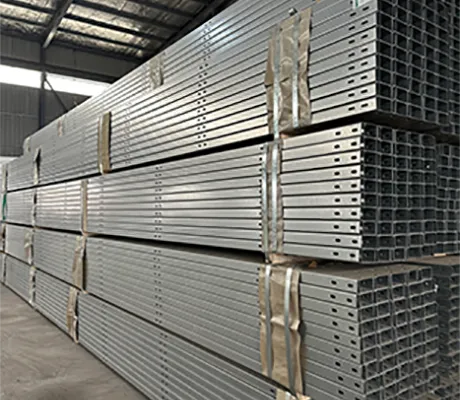

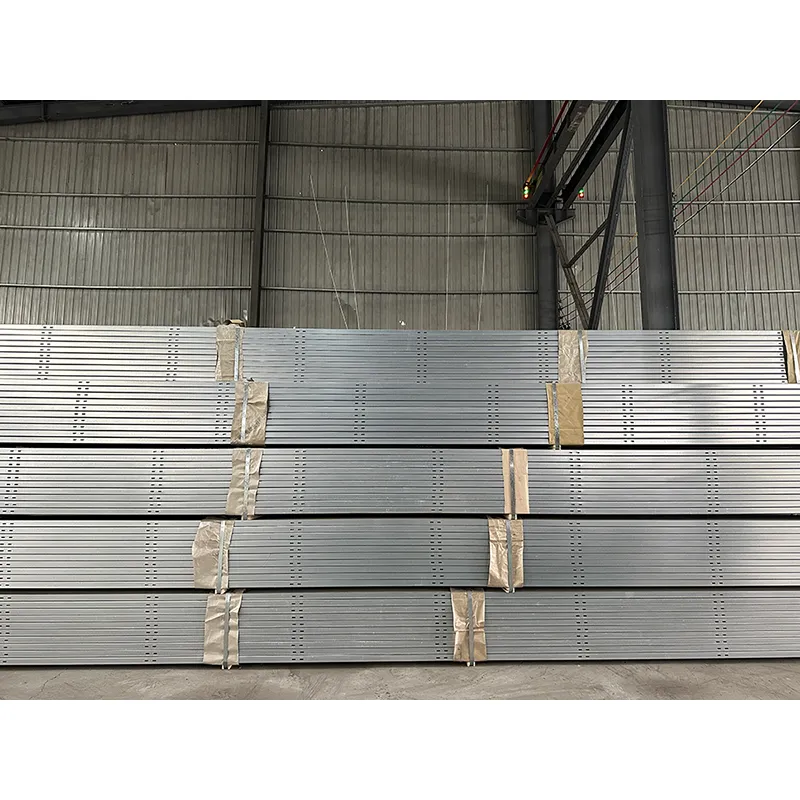

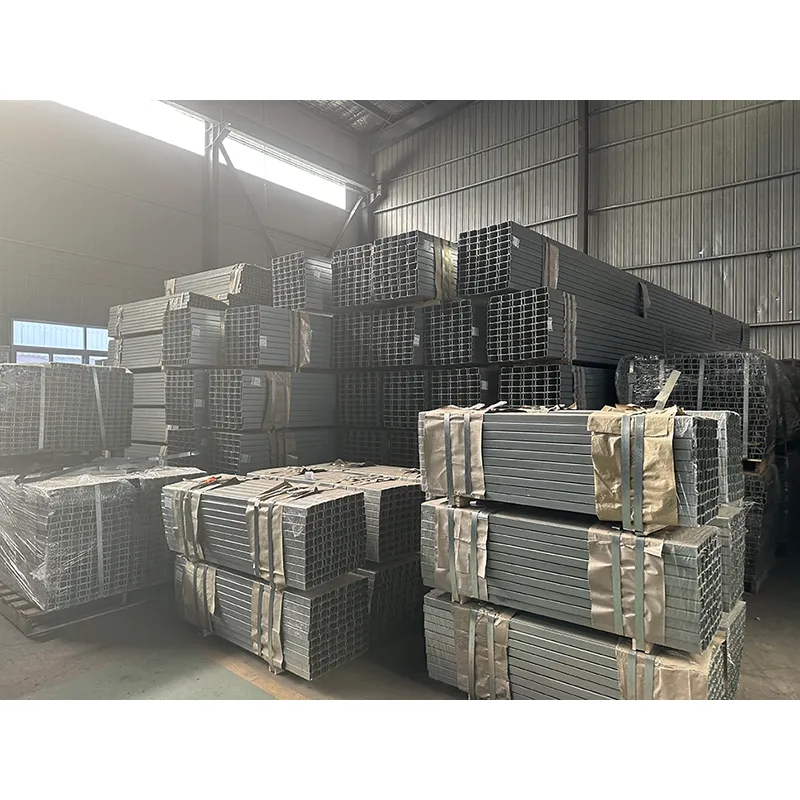

O aço base vem deAço Xintiano, é laminado e soldado em alta frequência até uma espessura de parede uniforme e, em seguida, revestido em uma linha contínua de Zn-Al-Mg. Os tubos chegam retos, sem rebarbas e dimensionalmente consistentes, de modo que a equipe gasta tempo instalando em vez de recortar.
3–5×mais tempo para ferrugem vermelha do que HDG
(Névoa salina ISO 9227)
(Névoa salina ISO 9227)
C3–C5Corrosão ISO 12944
cobertura de aula
cobertura de aula
20–219 mmdiâmetro externo
Parede de 1,2–6,0 mm
Parede de 1,2–6,0 mm
60–275 g/m²Revestimento Zn-Al-Mg
peso, ambos os lados
peso, ambos os lados
Especificações
Aço baseQ235B, Q355B, S235JR, S355JR, SS400
RevestimentoZn-6%Al-3%Mg, 60–275 g/m² ambos os lados
Diâmetro externo20–219 mm
Espessura da parede1,2–6,0 mm, tolerância ±10%
Comprimento3–12 m, comprimento fixo ou aleatório
Formato da seçãoRedondo, quadrado, retangular
SoldagemSoldado de alta frequência, teste de correntes parasitas opcional
Acabamento finalCorte simples, chanfrado, perfurado, rosqueado
PadrõesEN 10346, EN 10219, GB/T 6728
Tratamento de superfíciePassivação de cromato, oleada, anti-impressão digital
Por que o revestimento impede a corrosão nos danos
Um revestimento galvanizado protege o aço sacrificando o zinco. O revestimento Zn-Al-Mg faz o mesmo, mas o magnésio altera o que se forma na área danificada. O magnésio se dissolve primeiro e aumenta o pH local; o zinco e o alumínio dissolvidos então precipitam comocompostos densos e de baixa solubilidadeque selam o aço exposto em vez de deixá-lo enferrujar.
O resultado prático: um arranhão que se torna uma mancha de ferrugem em expansão no tubo galvanizado permanece estável aqui.Extremidades cortadas, furos e superfícies de contato dos parafusos— os três locais que falham primeiro em estruturas de aço externas — resistem durante toda a vida útil do projeto sem uma camada de reparo.
Fabricação personalizada, do desenho à entrega
Comprimentos padrão e padrões de furos padrão raramente se ajustam a um projeto real. Produzimos conforme desenho - diâmetro externo, espessura da parede, comprimento, peso do revestimento, posições dos furos, acabamento final e embalagem são definidos pelo projeto e não por uma lista de estoque. Nossa equipe também apoiaformas de aço estruturaleacessórios de montagem solarpara o resto da estrutura.
Envie o desenho
Desenho, lista técnica ou layout estrutural, além das condições de vento e neve do local.
Revisão de engenharia
Classe de carga e corrosão verificada; desenho de fabricação retornado com dimensões.
Aprovação
Dimensões, especificações de revestimento e marcas de embalagem confirmadas por escrito.
Produção e inspeção
Lote produzido, inspecionado conforme desenho aprovado, enviado dentro do prazo.
Onde é especificado
Centrais fotovoltaicas costeiras
Névoa salina e umidade constante. As extremidades cortadas e os furos dos parafusos permanecem livres de ferrugem sem retoques. Combine compilhas de parafusos de aterramentopara a fundação.
Locais de alta altitude e ventos fortes
Grandes oscilações de temperatura, alta UV e vibração em juntas aparafusadas. O revestimento resiste à calcinação e a seção mantém suas propriedades mecânicas em baixas temperaturas.
Carports solares
Estrutura visível com pontas cortadas expostas. Nenhuma etapa de repintura no local mantém a sequência de instalação curta. Muitas vezes combinado comAço canal Cenquadramento.
Projetos agrovoltaicos
Exposição a amônia, fertilizantes e poeira do lado do campo. O revestimento mantém-se onde o tubo galvanizado padrão apresenta ferrugem nas bordas iniciais.
Fotovoltaica para telhados industriais
Exposição química e acesso restrito para manutenção. Escolher um revestimento que não necessite de manutenção é a decisão mais barata em 25 anos.
Trilhos e terças para montagem no solo
Longas corridas com muitos furos. Trabalha ao ladoterças de aço formadas a frioetrilhos de montagem de alumínio.
ZAM vs. Galvanizado por imersão a quente
| Propriedade | Galvanizado por imersão a quente | Zn-Al-Mg (ZAM) |
|---|---|---|
| Proteção nas bordas cortadas | Sacrifícios de zinco; a ferrugem vermelha pode começar nas pontas cortadas em C4–C5 | Mg e Al formam uma densa camada de passivação no local do dano |
| Tempo ISO 9227 para ferrugem vermelha | Linha de base | Normalmente 3–5× com igual peso de revestimento |
| Peso do revestimento para C4–C5 | Maior, para compensar a fraqueza da borda | Mais baixo, porque o revestimento protege suas próprias bordas |
| Retoque após a instalação | Necessário em cortes e soldas | Geralmente não é obrigatório |
| Custo inicial por tonelada | Mais baixo | Um pouco mais alto |
| Custo do ciclo de vida, costeiro ou industrial | Maior, devido aos ciclos de manutenção | Inferior, sem tratamento de ferrugem antes da vida útil do projeto |

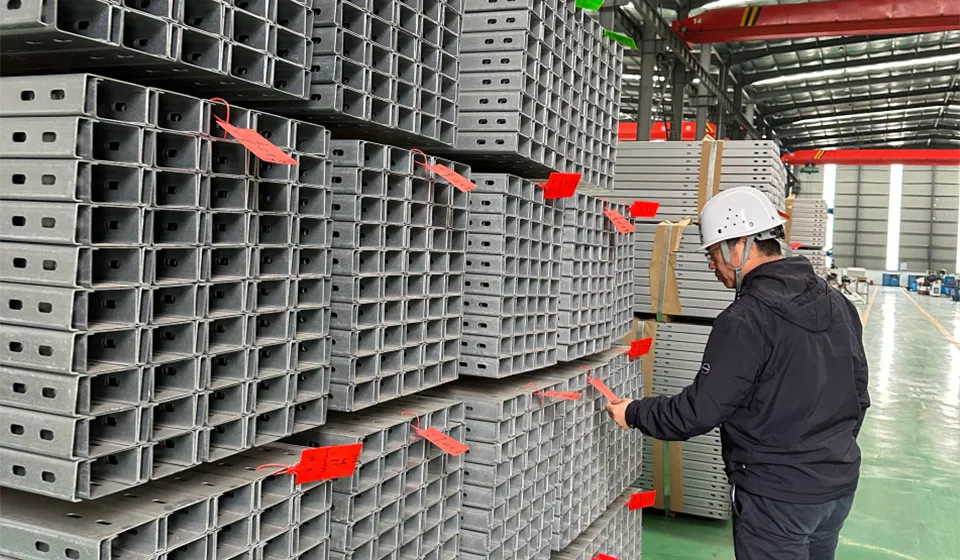

Relatórios de inspeção e teste
Cada lote de tubo de aço ZAM autocurativo é enviado com um certificado de teste de fábrica que listavalores medidos, não apenas a especificação. Veja nossotecnologia e processo de qualidadepara o plano de controle total.
- Composição química do aço base (espectrômetro)
- Resistência à tração, resistência ao escoamento e alongamento (GB/T 228.1 ou ASTM A370)
- Diâmetro externo, espessura da parede, comprimento e retilineidade
- Peso de revestimento por unidade de área (GB/T 1839 ou ISO 1460)
- Adesão do revestimento (teste de dobra)
- Integridade da solda (teste de achatamento e alargamento; correntes parasitas mediante solicitação)
- Verificação visual e dimensional do tubo acabado
OControle de processo em 4 estágios e 16 pontos de inspeçãosão registrados por lote. A inspeção de terceiros pela SGS, BV, Intertek ou sua própria equipe de controle de qualidade pode ser organizada antes do envio, e o relatório é incluído nos documentos de envio.
Certificações
Os sistemas de gestão e certificações de produtos que se aplicam a este tubo:

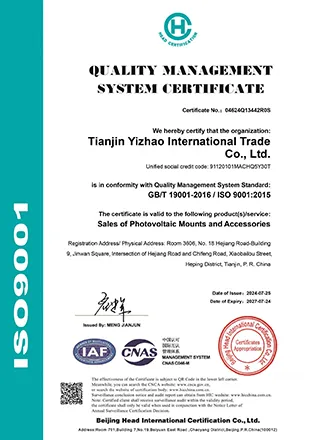

- ISO 9001:2015— sistema de gestão da qualidade, abrangendo produção e inspeção
- ISO 14001:2015— sistema de gestão ambiental

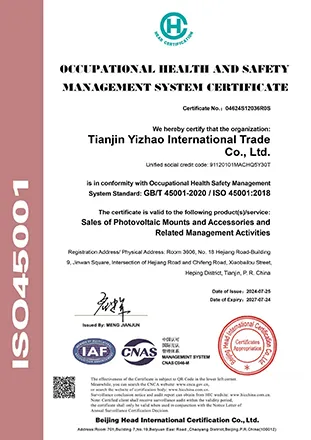

- ISO 45001:2018- sistema de gestão de saúde e segurança ocupacional
- EN 1090-1— classe de execução para estruturas de aço, exigida para marcação CE na UE

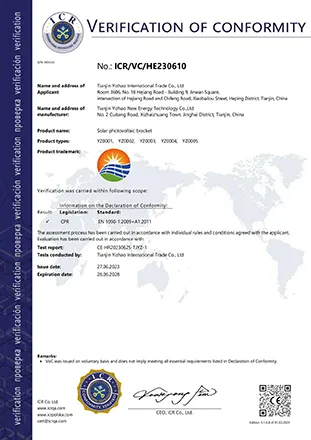

- Regulamento de Produtos de Construção (CPR)— declaração de desempenho disponível para projetos da UE

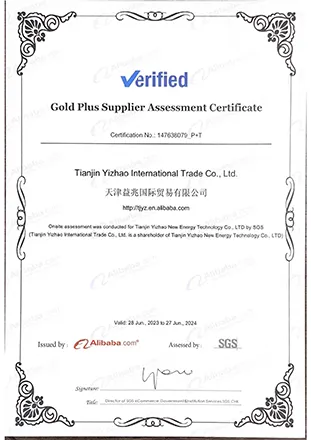

- Fornecedor do ouro do GV mais— auditado de forma independente no local pela SGS
Resultados de campo
Central fotovoltaica costeira de 90 MW, Sudeste Asiático
Alta salinidade, chuvas fortes durante todo o ano e fortes UV. A estrutura galvanizada original apresentava ferrugem local e descascamento do revestimento dentro12 meses. A estrutura substituta utilizou este tubo, e apóstrês anosDurante o período de operação, as seções inspecionadas não apresentaram ferrugem vermelha nas extremidades cortadas, furos de parafusos ou arranhões de instalação, com o revestimento intacto nas juntas aparafusadas.
Projeto híbrido eólico-solar, oeste da China

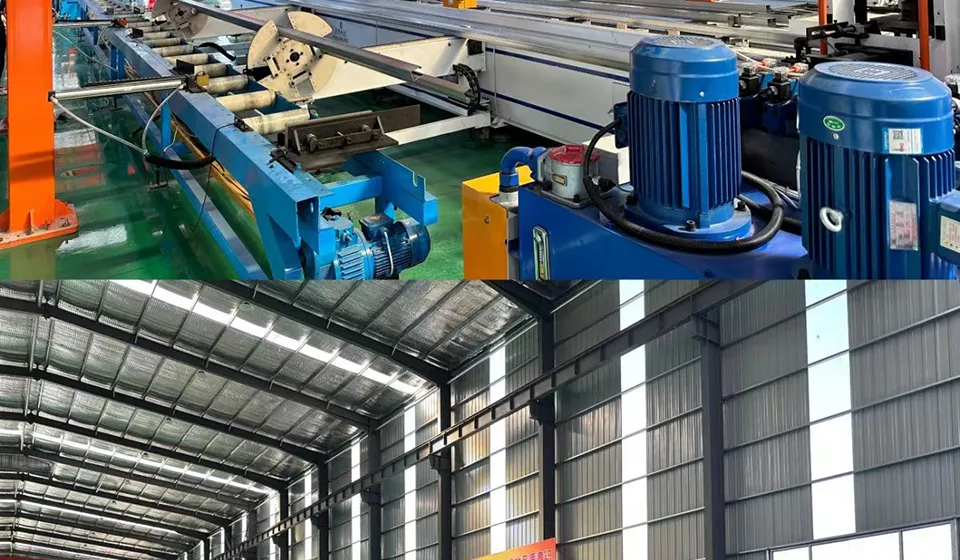

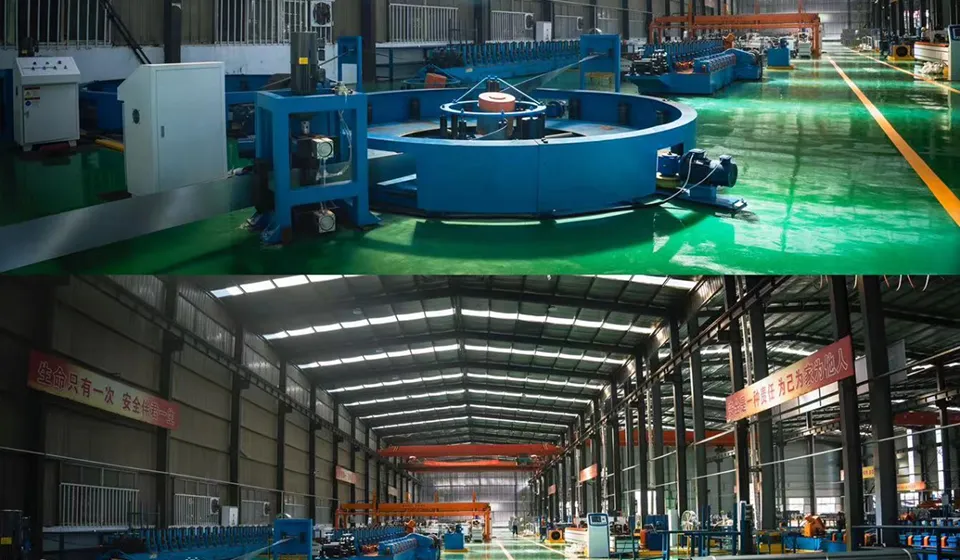

A temperatura do local vem de baixo−30°Cno inverno para cima+35ºCno verão, com vento persistente. O tubo foi especificado porque o revestimento resiste ao ciclo térmico e as juntas aparafusadas não desenvolvem ferrugem nas faces de contato. Nossoexposição de fábricacobre as linhas de produção por trás desses lotes.
Perguntas frequentes
O que realmente significa “autocura” neste revestimento?
Descreve o comportamento do revestimento Zn-Al-Mg em um arranhão ou corte. Quando o revestimento é danificado, o magnésio e o alumínio reagem com a umidade e o oxigênio para formar um produto de corrosão denso e de baixa solubilidade que cobre o aço exposto. Isso retarda e, na maioria dos casos, interrompe a corrosão que, de outra forma, se espalharia pelos danos.
É uma propriedade química do próprio revestimento – não um aditivo de polímero ou um acabamento que desaparece.
Como é diferente do tubo de aço galvanizado por imersão a quente?
A galvanização por imersão a quente protege o aço sacrificando o zinco. Nas bordas cortadas e nos arranhões, o zinco é consumido e a ferrugem vermelha pode começar se o peso do revestimento não for alto o suficiente para o meio ambiente. Um revestimento Zn-Al-Mg oferece a mesma proteção sacrificial, além de um efeito de passivação no dano.
Em testes de névoa salina neutra de acordo com a ISO 9227, o tempo para a ferrugem vermelha é normalmente3–5 vezes maiscom peso de revestimento igual, razão pela qual o Tubo de Aço ZAM Autocurativo é especificado onde a estrutura deve atingir o ano 25 sem tratamento de ferrugem.
Quais tipos e tamanhos de aço estão disponíveis?
Aço base: Q235B, Q355B, S235JR, S355JR, SS400 ou equivalente. Diâmetro externo20–219 mm, espessura da parede1,2–6,0 mm, comprimento 3–12 m, em seções redondas, quadradas e retangulares. Peso do revestimento 60–275 g/m² dependendo da classe de corrosão do local.
Tamanhos não padronizados, padrões de furos e acabamentos finais são produzidos conforme desenho.
Pode ser cortado, perfurado e soldado no local?
Sim. É fabricado como qualquer tubo de aço estrutural. O corte e a perfuração expõem o aço base na face cortada; o revestimento Zn-Al-Mg ao redor do corte protege o rosto sem retoque na maioria dos ambientes C3–C5.
As conexões soldadas devem receber um revestimento de reparo rico em zinco na solda e na zona afetada pelo calor, como acontece com qualquer aço revestido. Um revestimento de reparo compatível pode ser fornecido com o pedido.
Qual é o prazo de entrega para um pedido personalizado?
Os tamanhos padrão são enviados do estoque em7–15 dias. Diâmetro personalizado, espessura de parede e padrões de furo normalmente são executados20–35 diasa partir da aprovação do desenho, dependendo da quantidade e especificação do revestimento. Para projetos com janela de instalação fixa, o slot de produção é confirmado no pedido e mantido.
Vocês fornecem relatórios de teste e inspeção de terceiros?
Cada remessa inclui um certificado de teste de fábrica com valores químicos, mecânicos e de revestimento reais. A inspeção de terceiros pela SGS, BV, Intertek ou sua própria equipe de controle de qualidade pode ser organizada antes do envio, e o relatório vai para os documentos de envio.
Envie seu desenho, solicite um orçamento de fabricação
Diga-nos o tamanho do tubo, o peso do revestimento e a classe de corrosão no local. Respondemos com um desenho de fabricação, um preço e uma data de envio confirmada – incluindo o escopo do certificado de teste da fábrica.
