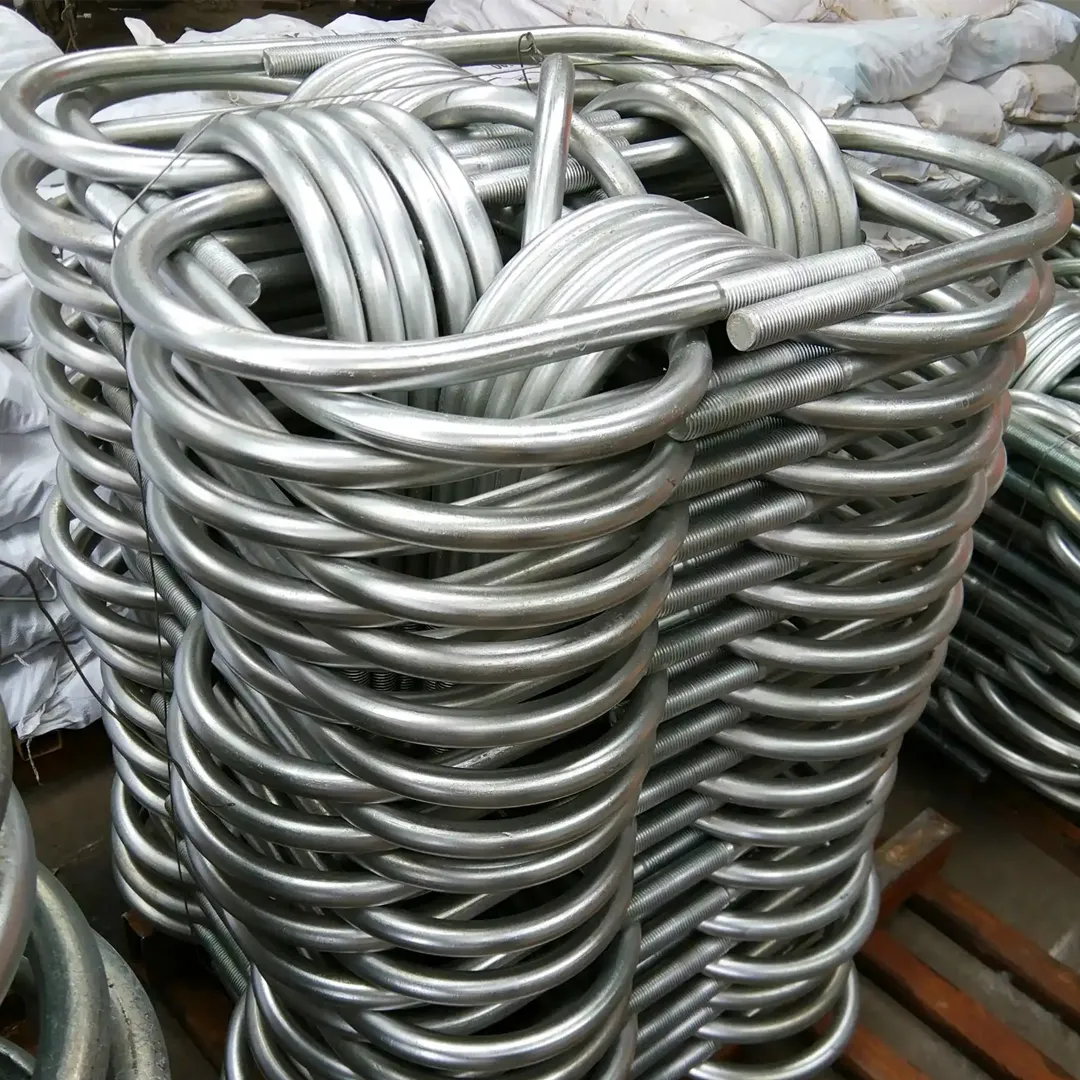

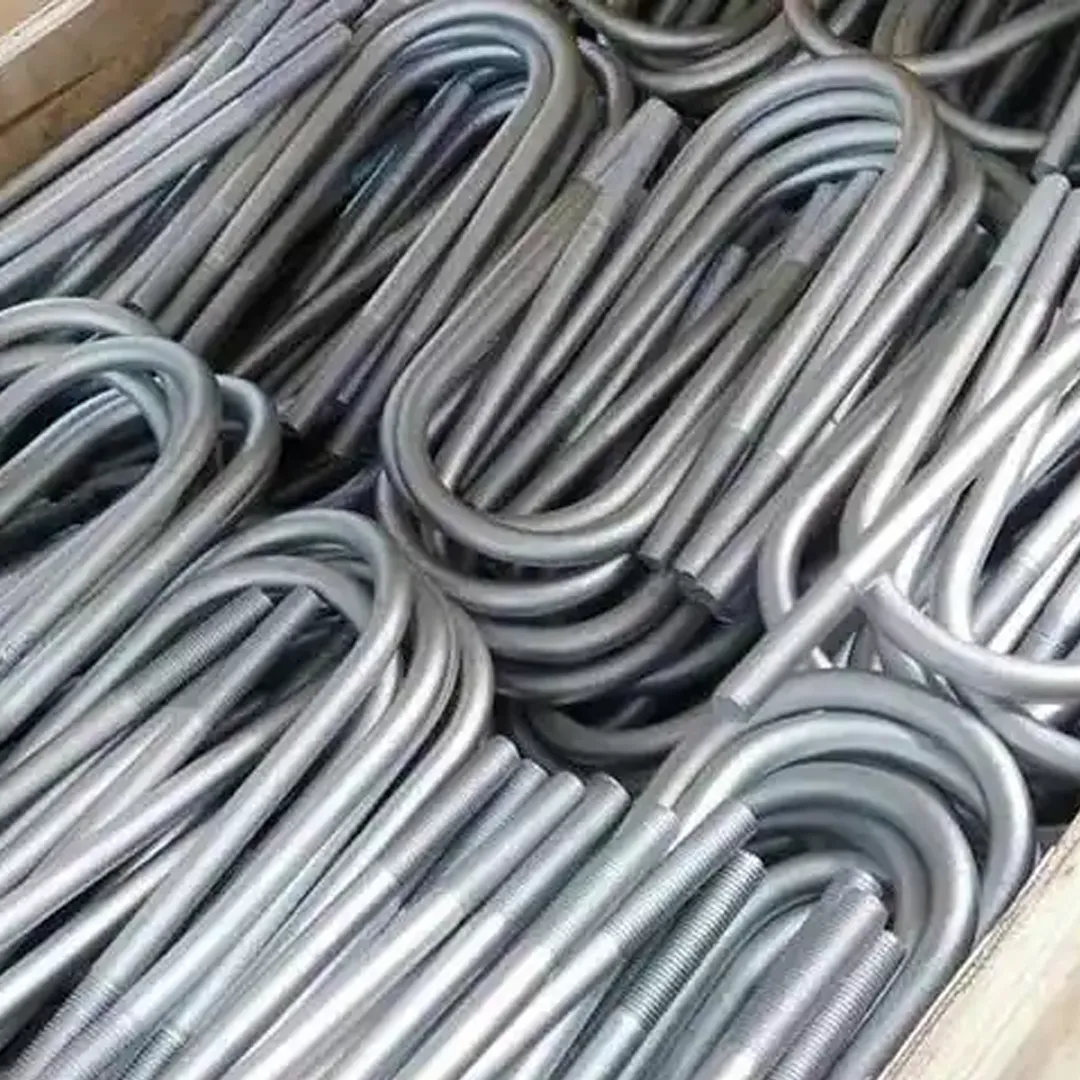

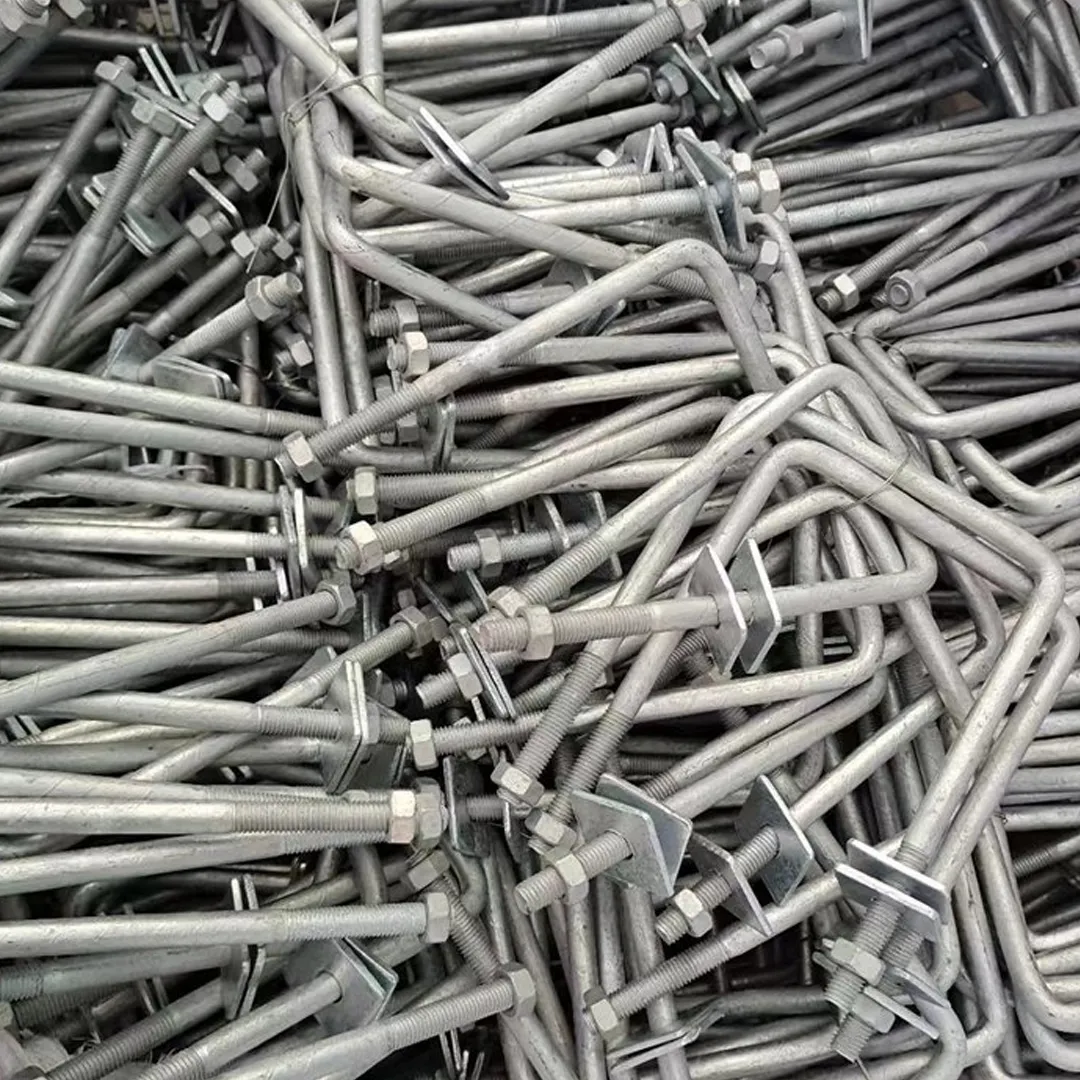

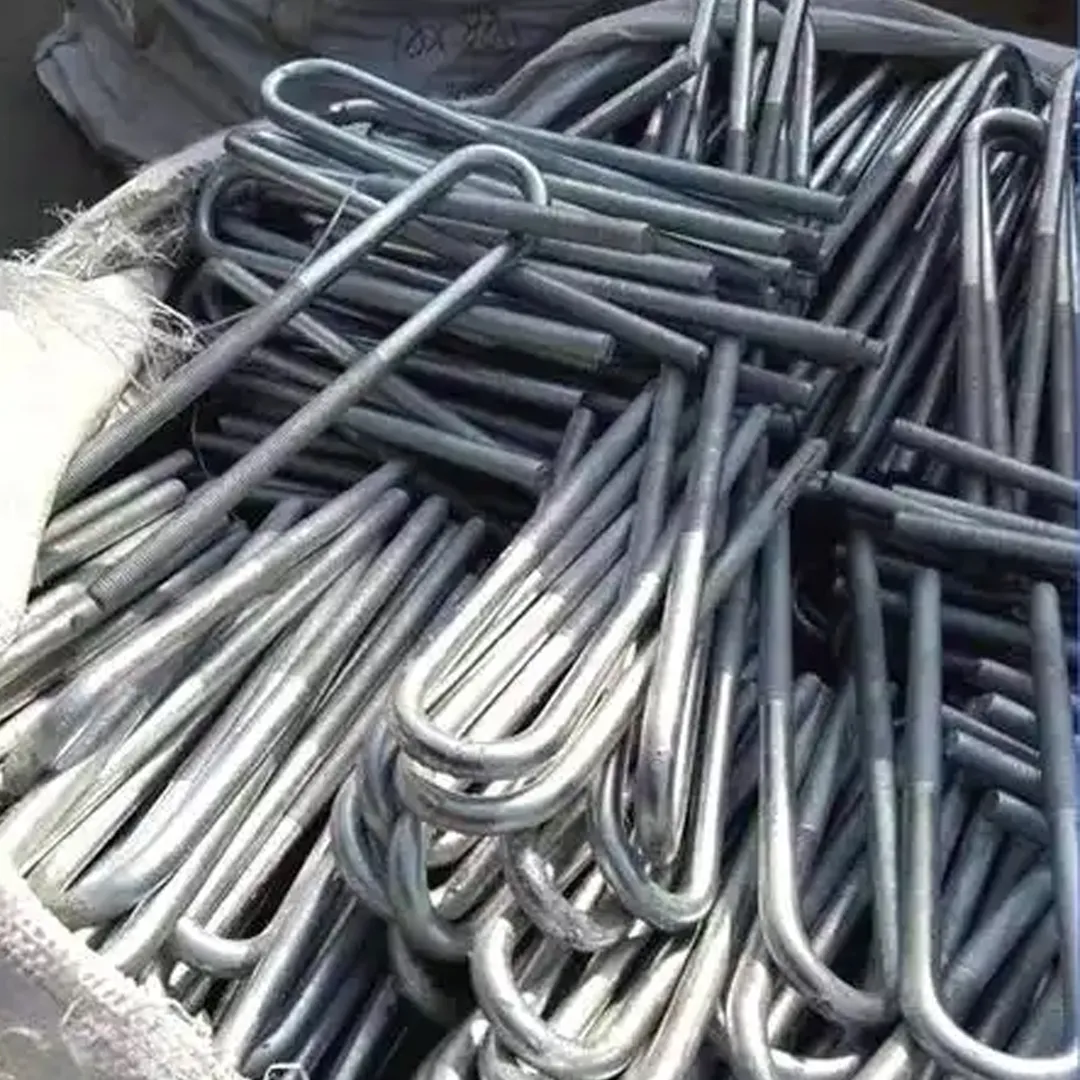

Parafuso em U para racks solares

OParafuso em U para racks solaresé um componente de fixação especializado desenvolvido para conectar tubos de aço, suportes tubulares e vigas transversais utilizadas em estruturas de montagem fotovoltaica. Ao contrário dos parafusos padrão que fixam os componentes através de superfícies de contato planas, um parafuso em U envolve o diâmetro externo do tubo, criando uma conexão mais equilibrada e segura.

Este projeto aumenta a área de contato entre o fixador e o tubo, ao mesmo tempo que melhora a distribuição da carga em toda a conexão. Como resultado, a montagem torna-se mais resistente à vibração, ao movimento induzido pelo vento e à fadiga estrutural a longo prazo.

O produto é amplamente utilizado em fazendas solares montadas no solo, sistemas fotovoltaicos em telhados, garagens solares, estruturas fotovoltaicas agrícolas e várias estruturas de suporte de aço onde a estabilidade da tubulação é crítica.

Materiais de alta resistência para confiabilidade estrutural

Cada parafuso em U é fabricado com materiais premiumAço carbono Q255B (S235JR), proporcionando excelente resistência à tração, ductilidade e resistência a carregamentos repetidos.

Para resistir a ambientes externos agressivos, a superfície pode ser acabada com qualquerGalvanização por imersão a quenteouRevestimento ZAM (Zinco-Alumínio-Magnésio), formando uma camada protetora durável contra umidade, radiação ultravioleta, névoa salina e corrosão atmosférica.

Esses revestimentos resistentes à corrosão ajudam a manter o desempenho de fixação a longo prazo, ao mesmo tempo que reduzem os requisitos de manutenção durante toda a vida útil do sistema fotovoltaico.

Fabricação de precisão para desempenho consistente

Cada parafuso em U é produzido através de um processo de fabricação totalmente controlado que combina dobra automática, laminação de rosca de precisão, inspeção dimensional e tratamento de superfície.

Em comparação com o corte de rosca convencional, as roscas laminadas retêm a estrutura de grão contínua do aço, proporcionando melhor resistência à fadiga e engate mais suave com as porcas durante a instalação.

Para garantir a qualidade consistente do produto, cada lote de produção passa por inspeções para:

- Dimensões totais

- Raio de curvatura do tubo

- Precisão da rosca

- Qualidade do revestimento superficial

- Consistência de fixação

Este processo de produção padronizado garante excelente intercambialidade e instalação confiável em projetos solares de grande escala.

Soluções personalizadas para diferentes sistemas de montagem

Como os sistemas de montagem fotovoltaica variam na configuração estrutural, a Energet Solar fornece soluções abrangentesServiços de personalização OEM e ODM.

A personalização disponível inclui:

- Compatibilidade do diâmetro do tubo

- Comprimento do parafuso em U

- Especificação de rosca

- Diâmetro do aço

- Espessura do revestimento galvanizado

- Opção de revestimento ZAM

- Raio de curvatura especial

- Requisitos de embalagem

Nossa equipe de engenharia pode recomendar especificações adequadas com base em desenhos estruturais, condições de carga e requisitos do projeto.

Especificações Técnicas

Princípio de Engenharia

Por que os parafusos em U têm melhor desempenho em estruturas tubulares

Ao contrário dos fixadores planos que aplicam força apenas através de pontos de contato limitados, um parafuso em U envolve o tubo e distribui a carga de fixação por uma área de superfície muito maior.

Esta configuração produz uma pressão de contato mais uniforme, ajudando a reduzir a concentração de tensões localizadas que poderiam deformar o tubo ou afrouxar a conexão ao longo do tempo.

Para estruturas fotovoltaicas expostas a cargas contínuas de vento e expansão térmica, esta distribuição equilibrada de forças contribui para uma maior estabilidade estrutural e menores requisitos de manutenção.

Como a força de fixação é mantida

Um parafuso em U instalado corretamente gera pré-carga quando as porcas são apertadas. Esta pré-carga cria atrito suficiente entre o tubo e a estrutura de suporte, evitando movimentos indesejados durante a operação normal.

À medida que o vento, a vibração e as mudanças de temperatura atuam repetidamente no sistema de montagem solar, a manutenção de uma pré-carga consistente torna-se essencial para preservar a integridade da conexão.

Por esse motivo, a seleção adequada do tamanho do parafuso, o engate preciso da rosca e o torque de aperto controlado são fatores importantes que afetam o desempenho a longo prazo.

Aplicações de produtos

Centrais de energia solar montadas no solo

Usado para proteger tubos redondos de aço e membros estruturais em projetos fotovoltaicos de grande escala onde são necessárias alta resistência estrutural e durabilidade a longo prazo.

Sistemas Fotovoltaicos em Telhados

Fornece fixação estável entre suportes tubulares e estruturas de montagem, reduzindo o movimento causado pela vibração do vento e pela expansão térmica.

Estruturas solares para garagem

Garante a fixação confiável dos tubos em todas as estruturas da cobertura do estacionamento, mantendo a rigidez estrutural sob carga do veículo e condições ambientais externas.

Projetos de Estruturas Metálicas

Adequado para edifícios industriais, armazéns, instalações agrícolas e diversas aplicações em estruturas de aço que exigem soluções duráveis ​​de fixação de tubos.

Sistemas fotovoltaicos agrícolas e rurais

Ideal para sistemas fotovoltaicos de estufa, abrigos de gado, instalações de irrigação e outras estruturas agrícolas que utilizam suportes tubulares de aço.

Escolhendo o parafuso em U certo para o seu projeto

Selecionar o U-Bolt correto é fundamental para o desempenho estrutural de um sistema de montagem fotovoltaico. Em vez de escolher apenas pelo diâmetro do parafuso, os engenheiros devem avaliar vários fatores ambientais e de instalação para garantir confiabilidade a longo prazo.

Combine o diâmetro do tubo

O raio interno do parafuso em U deve corresponder exatamente ao diâmetro externo do tubo.

Um parafuso em U superdimensionado pode reduzir a força de fixação e permitir o movimento sob vibração induzida pelo vento, enquanto um parafuso em U subdimensionado pode dificultar a instalação e introduzir tensão excessiva tanto no fixador quanto no tubo.

Selecione a força apropriada

Diferentes pontos de conexão suportam diferentes cargas estruturais.

Os membros primários de suporte de carga normalmente requerem diâmetros de parafusos maiores e materiais de maior resistência, enquanto os membros secundários de suporte podem usar especificações padrão. A seleção adequada melhora a segurança e a eficiência de custos.

Considere o ambiente de instalação

As condições ambientais têm uma influência significativa na vida útil dos fixadores.

Galvanizado por imersão a quenteOs parafusos em U são adequados para a maioria dos projetos fotovoltaicos interiores.

Revestido com ZAMOs parafusos em U proporcionam maior resistência à corrosão para ambientes costeiros, de alta umidade ou salinos, onde a exposição a longo prazo acelera a corrosão.

Verifique a compatibilidade do thread

Certifique-se de que as especificações de porcas, arruelas e roscas sejam totalmente compatíveis com o parafuso em U selecionado. A correspondência adequada melhora a consistência da pré-carga e reduz o risco de danos à rosca durante a instalação.

Melhores práticas de instalação

A instalação correta é essencial para manter a estabilidade estrutural a longo prazo.

Antes da instalação, verifique se o parafuso em U se ajusta ao diâmetro do tubo e se todas as superfícies de contato estão limpas e livres de detritos. Posicione o parafuso em U simetricamente ao redor do tubo para obter uma pressão de fixação equilibrada.

Ao apertar, alterne entre as duas porcas em vez de apertar totalmente um dos lados primeiro. Isto ajuda a distribuir a pré-carga uniformemente e evita carregamento irregular ou distorção do tubo.

Após a estrutura fotovoltaica ter sido submetida às suas condições iniciais de operação, recomenda-se uma inspeção rotineira do torque para confirmar se a conexão permanece segura.

Erros comuns de instalação

Mesmo fixadores de alta qualidade podem falhar se instalados incorretamente. Compreender os erros comuns ajuda a reduzir os custos de manutenção e a melhorar a confiabilidade a longo prazo do sistema de montagem solar.

Considerações de engenharia

Compreendendo o pré-carregamento

O objetivo principal de apertar um parafuso em U é gerar pré-carga, em vez de simplesmente unir dois componentes.

Uma pré-carga suficiente cria atrito entre o tubo e a estrutura de suporte, evitando movimentos causados ​​por cargas de vento, vibração do equipamento ou expansão térmica. A manutenção desta pré-carga durante toda a vida útil da instalação é um dos principais fatores que influenciam a confiabilidade da conexão.

Transferência de carga em sistemas de montagem solar

Em estruturas fotovoltaicas, os parafusos em U estão sujeitos a uma combinação de cargas estáticas e dinâmicas.

As condições de carregamento típicas incluem:

- Elevação do vento atuando em painéis solares

- Cargas de neve em climas frios

- Expansão e contração térmica de membros de aço

- Vibração diária causada por mudanças ambientais

- Cargas de manutenção durante inspeção e manutenção

A seleção da especificação correta do parafuso em U ajuda a distribuir essas cargas com segurança por toda a estrutura de montagem.

Fabricação e Controle de Qualidade

A consistência do produto é essencial para projetos fotovoltaicos de grande escala onde são instalados milhares de fixadores.

Na Energet Solar, cada lote de produção segue um processo de controle de qualidade padronizado para garantir precisão dimensional e desempenho mecânico estável.

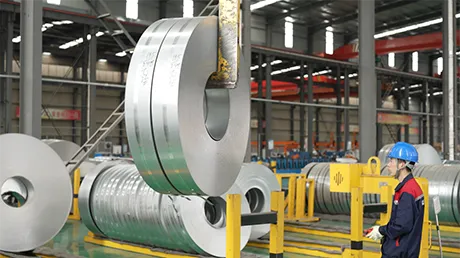

Verificação de matéria-prima

Todos os materiais de aço recebidos são inspecionados para verificar o grau do material, a composição química e as propriedades mecânicas antes do início da produção.

Formação de Precisão

O equipamento de dobra automática garante raio de curvatura consistente e precisão dimensional em cada lote de produção.

Inspeção de rosca

As roscas laminadas são inspecionadas quanto à precisão do perfil, engate suave e consistência dimensional para garantir uma instalação confiável.

Proteção de superfície

Cada lote é verificado quanto à qualidade do revestimento e integridade da superfície após galvanização ou tratamento ZAM para garantir resistência à corrosão a longo prazo.

Inspeção Final de Qualidade

Os produtos acabados passam por uma inspeção abrangente antes do envio, incluindo verificação dimensional, inspeção de roscas, exame visual e verificações de embalagem.

Casos práticos de aplicação

Fazenda Solar em Escala Utilitária no Oriente Médio

Para um projeto fotovoltaico montado no solo de 60 MW localizado em um ambiente desértico de alta temperatura, a Energet Solar forneceu parafusos em U galvanizados por imersão a quente para as conexões da tubulação principal.

Apesar da exposição prolongada à intensa radiação UV e às variações significativas de temperatura entre o dia e a noite, os fixadores mantiveram um desempenho de fixação estável sem afrouxamento perceptível ou deterioração do revestimento após operação prolongada.

Projeto fotovoltaico de telhado costeiro no sudeste da Ásia

Uma instalação fotovoltaica no telhado de 35 MW exigia maior proteção contra corrosão devido à exposição constante ao ar carregado de sal e à alta umidade.

Para atender a essas condições, parafusos em U revestidos com ZAM personalizados foram fornecidos com dimensões específicas do projeto. A maior resistência à corrosão reduziu a frequência de manutenção e proporcionou um desempenho estrutural confiável durante a operação externa de longo prazo.

Por que escolher a Energet Solar

Escolher o fornecedor certo de fixadores é tão importante quanto selecionar o fixador certo.

A Energet Solar combina experiência em fabricação, suporte de engenharia e rigoroso gerenciamento de qualidade para fornecer soluções de fixação confiáveis ​​para projetos fotovoltaicos em todo o mundo.

Nossas vantagens incluem:

- Fabricante profissional especializado em sistemas de montagem solar

- Produção automatizada para consistência estável do produto

- Serviços de personalização OEM e ODM

- Materiais de aço carbono de alta resistência

- Opções de revestimento galvanizado a quente e ZAM

- Rigorosas inspeções dimensionais e de qualidade

- Produção rápida e entrega global confiável

- Suporte técnico para projetos de engenharia

Perguntas frequentes

As dimensões do U-Bolt podem ser personalizadas?

Sim. Fabricamos parafusos em U personalizados com base no diâmetro do tubo, comprimento do parafuso, especificação da rosca, material e requisitos de revestimento.

Qual revestimento é melhor para ambientes costeiros?

Revestimento ZAMé geralmente recomendado para áreas costeiras e de alta umidade porque oferece maior resistência à névoa salina e à corrosão atmosférica.

Como determino o tamanho correto do U-Bolt?

O parafuso em U deve corresponder ao diâmetro externo do tubo, considerando a carga estrutural, a folga de instalação e a força de fixação necessária.

As porcas e arruelas correspondentes estão incluídas?

Podem ser fornecidos como parte de um kit de fixação completo de acordo com a necessidade do cliente.

Esses parafusos em U podem ser usados ​​para tubos quadrados?

Sim. Oferecemos dimensões de dobra personalizadas adequadas para aplicações de tubos de aço redondos e quadrados.

Quais padrões seus produtos seguem?

Nossos produtos são fabricados de acordo com os requisitos estruturais fotovoltaicos internacionais relevantes e são produzidos sob um rigoroso sistema de gestão de qualidade.

Você fornece suporte de engenharia?

Sim. Nossa equipe de engenharia pode auxiliar na seleção de produtos, revisão de desenhos, customização e recomendações técnicas para diferentes sistemas de montagem fotovoltaica.

Que inspeções são realizadas antes do envio?

Cada lote passa por inspeção dimensional, verificação de rosca, inspeção de revestimento de superfície, verificação de aparência e inspeção de embalagem para garantir qualidade consistente antes da entrega.
