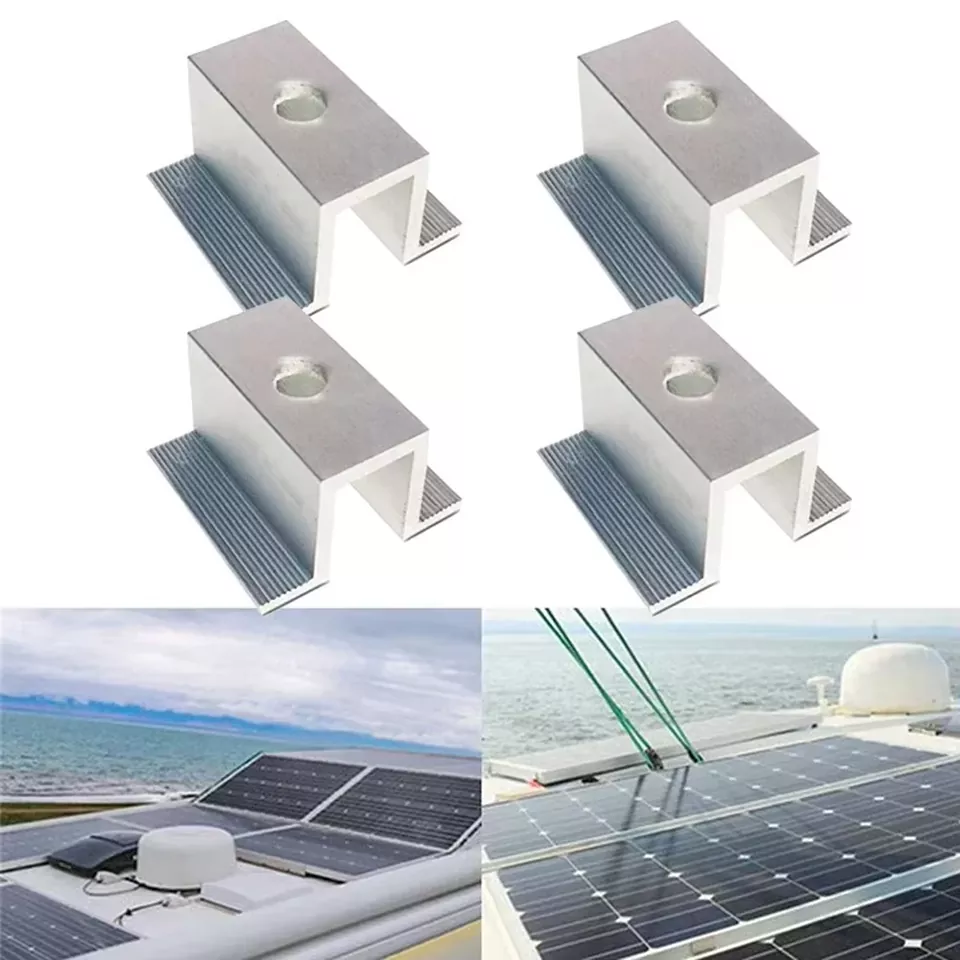

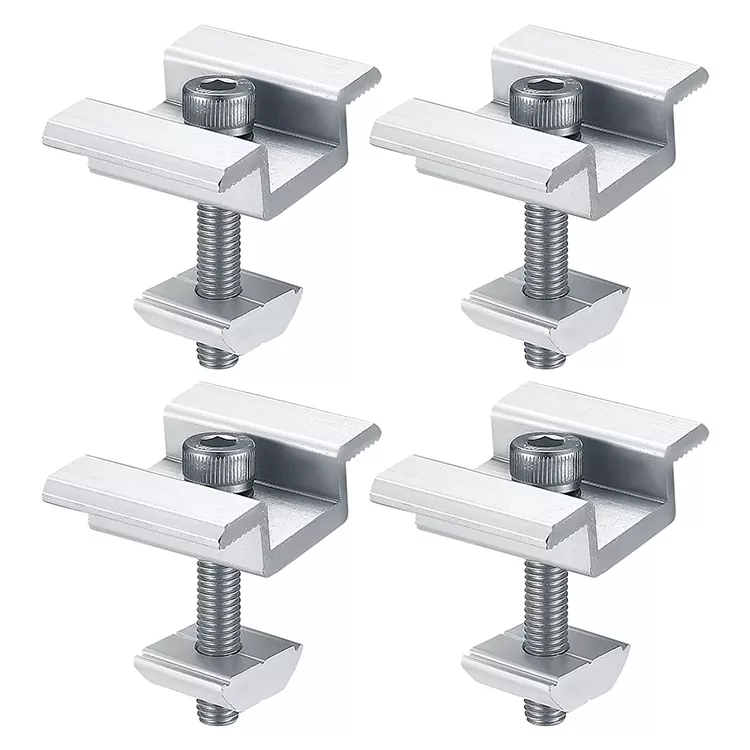

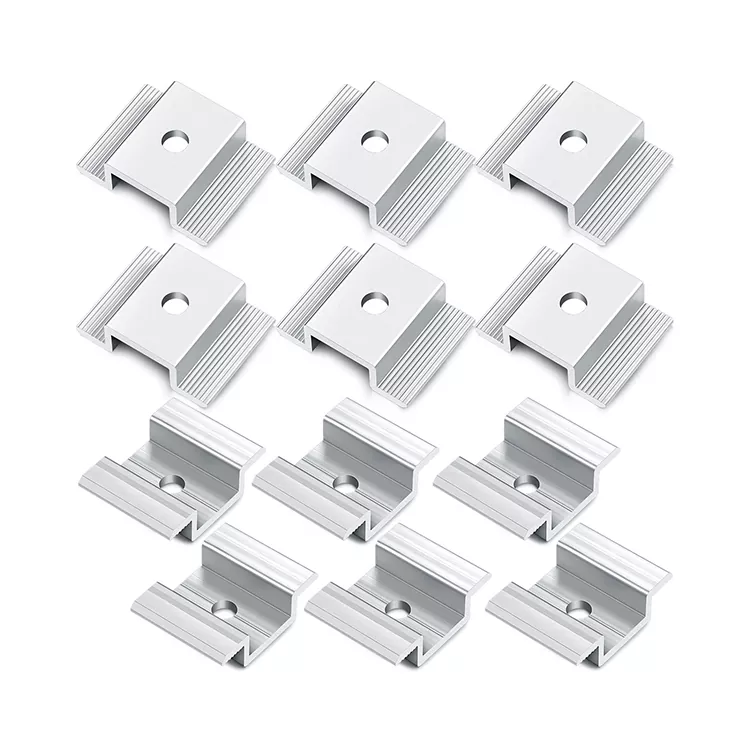

Braçadeira intermediária do painel solar

A Energet Solar é especializada na produção de produtos padronizados e personalizadosBraçadeira intermediária do painel solarque atenda às especificações internacionais de instalação fotovoltaica e segurança.

Amplamente utilizado em estações de energia solar montadas no solo, sistemas fotovoltaicos distribuídos em telhados, garagens solares e projetos complementares fotovoltaicos agrícolas, este grampo serve como um acessório estrutural essencial para conjuntos de módulos fotovoltaicos. Ele executa principalmente funções intermediárias de conexão e posicionamento entre painéis solares adjacentes, garantindo espaçamento consistente e desempenho mecânico estável em todo o sistema.

Estrutura de fixação de dois lados para maior estabilidade da matriz

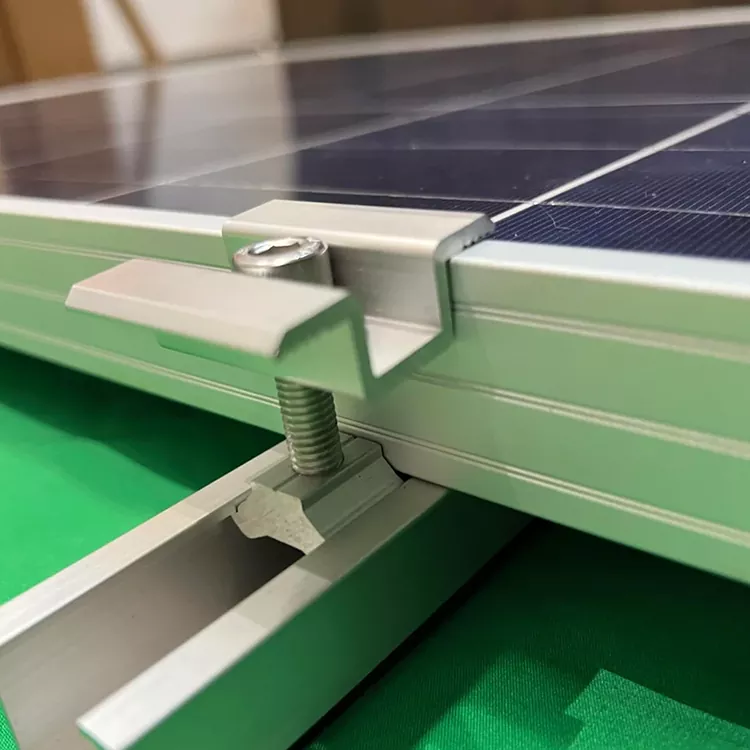

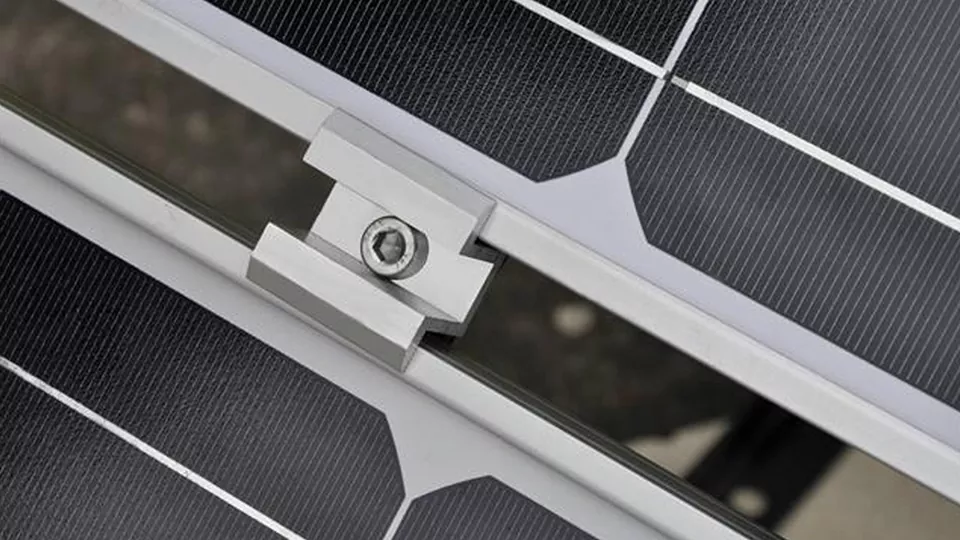

Diferente dos grampos finais que fixam apenas as bordas externas dos módulos individuais,Braçadeira intermediária do painel solarfoi projetado para conectar dois módulos fotovoltaicos vizinhos simultaneamente.

A estrutura de fixação simétrica permite que o grampo distribua as cargas mecânicas de maneira mais uniforme entre os módulos adjacentes, reduzindo a concentração de tensão local causada pela vibração do vento ou pela exposição externa prolongada. Este design ajuda a melhorar a rigidez geral do painel solar, ao mesmo tempo que mantém o alinhamento preciso do módulo durante a instalação.

Liga de alumínio 6005-T5 com durabilidade externa aprimorada

OBraçadeiraé fabricado com alta qualidadeAlumínio 6005-T5liga, que proporciona um excelente equilíbrio entre resistência, resistência à corrosão e desempenho leve.

Em comparação com os fixadores de aço tradicionais, os componentes de liga de alumínio reduzem o peso estrutural, evitando problemas comuns, como oxidação superficial e vida útil reduzida. Através de moldagem por extrusão e processamento CNC de precisão, cada braçadeira atinge dimensões precisas, bordas suaves e encaixe confiável com diferentes estruturas de módulos fotovoltaicos.

Fabricação de precisão e compatibilidade personalizada

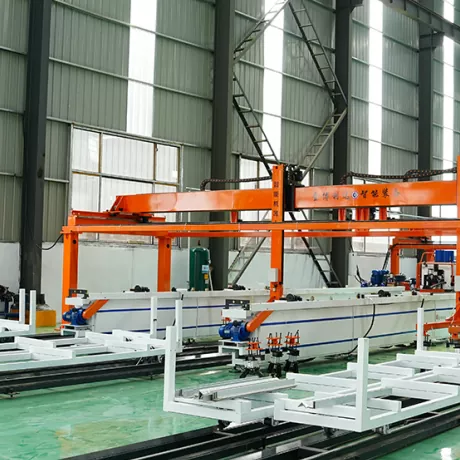

A Energet Solar está equipada com linhas automatizadas de processamento de perfis de alumínio e equipamentos de teste profissionais para garantir qualidade estável para cada lote de produção.

Durante a fabricação, um controle rigoroso é aplicado à precisão dimensional, qualidade do tratamento de superfície e desempenho mecânico. Com base nas diferentes espessuras da estrutura do módulo e nos requisitos de instalação, nossa equipe de engenharia pode fornecersoluções personalizadaspara ajudar os clientes a obter melhor compatibilidade entre braçadeiras e sistemas de montagem fotovoltaica.

Aplicação do produto

Sistemas fotovoltaicos montados no solo

Usado em parques solares de grande escala para conectar módulos adjacentes em trilhos de montagem, garantindo espaçamento consistente entre painéis e estrutura de conjunto estável.

Sistemas fotovoltaicos em telhados

Aplicado em instalações residenciais, comerciais e industriais em telhados onde são necessárias fixação confiável de módulos e montagem compacta.

Sistemas solares para garagem

Adequado para estruturas de garagem fotovoltaica, proporcionando conexão segura do módulo enquanto se adapta às condições de carga externas.

Projetos fotovoltaicos agrícolas

Utilizado em sistemas agrovoltaicos onde módulos solares são instalados em ambientes abertos que requerem componentes de montagem duráveis.

Projetos fotovoltaicos costeiros e com ventos fortes

A liga de alumínio 6005-T5 e o tratamento de superfície anodizado proporcionam maior resistência à corrosão para aplicações externas exigentes.

Precauções de uso

Seleção correta de especificações antes da instalação

Selecionando o corretoBraçadeira intermediária do painel solara especificação é essencial para garantir a confiabilidade estrutural a longo prazo. O tamanho do grampo deve corresponder à espessura real da estrutura do módulo fotovoltaico. A correspondência incorreta pode resultar em força de fixação insuficiente ou pressão excessiva na estrutura do módulo, o que pode afetar a segurança da instalação e a vida útil.

Controle de torque de instalação adequado

Durante a instalação, o torque de aperto dos parafusos deve ser controlado de acordo com os requisitos recomendados. A força de aperto excessiva pode causar deformação do grampo ou da estrutura do módulo, enquanto o torque insuficiente pode levar ao afrouxamento sob vibração contínua do vento. As práticas de instalação adequadas garantem uma conexão mecânica estável durante todo o período de operação.

Evite modificações não aprovadas durante a construção

A estrutura não deve ser cortada, dobrada ou modificada arbitrariamente durante a instalação. Qualquer ajuste não autorizado pode afetar o projeto mecânico original e reduzir o desempenho de suporte de carga do sistema de montagem fotovoltaico.

Vantagens do produto em comparação com os concorrentes

Design otimizado de fixação dupla face

Em comparação com os grampos intermediários convencionais que utilizam estruturas simples de ranhura única, o Energet SolarBraçadeira intermediária do painel solaradota um design de fixação simétrico otimizado.

Esta estrutura permite uma distribuição de forças mais equilibrada entre dois módulos adjacentes e melhora a resistência contra vibrações e cargas externas. Como resultado, todo o conjunto de painéis solares alcança melhor estabilidade estrutural sob condições operacionais externas de longo prazo.

Melhor desempenho de material e proteção de superfície

Usando alta qualidadeAlumínio 6005-T5liga e tratamento de anodização profissional, o produto oferece maior resistência à corrosão e durabilidade às intempéries em comparação com produtos comuns de alumínio reciclado.

A camada protetora de óxido reduz efetivamente o envelhecimento causado pela exposição ultravioleta, umidade e corrosão atmosférica, tornando o grampo adequado para vários ambientes de instalação fotovoltaica externa.

Personalização flexível para diferentes projetos fotovoltaicos

Os projetos solares podem envolver diferentes espessuras de estrutura de módulo, estruturas de montagem e condições de instalação. A Energet Solar fornece soluções personalizadas de fixação média com base nos requisitos reais do projeto.

Desde a correspondência estrutural e ajuste de produção até embalagem e suporte técnico, ajudamos os clientes a melhorar a eficiência da instalação e a reduzir possíveis problemas de manutenção após a conclusão do projeto.

Guia de seleção

Combine a braçadeira com a espessura da estrutura do módulo

Selecionando o corretoBraçadeira intermediária do painel solara especificação é essencial para a segurança da instalação. O tamanho da abertura do grampo deve corresponder à espessura real da moldura do módulo fotovoltaico.

Se o tamanho do grampo estiver incorreto, poderá causar força de fixação insuficiente ou pressão excessiva na estrutura do módulo. Portanto, os clientes devem confirmar as especificações do módulo antes de fazer o pedido para garantir a compatibilidade adequada.

Considere montar os requisitos do sistema

Istodevem ser selecionados de acordo com a estrutura do sistema de montagem fotovoltaica, incluindo sistemas de trilhos de alumínio, estruturas de montagem de aço e soluções personalizadas de suporte solar.

Para diferentes condições de projeto, a Energet Solar pode fornecer suporte de engenharia para confirmar dimensões adequadas de braçadeiras, métodos de conexão e requisitos de instalação.

Avalie as condições ambientais

Projetos localizados em regiões costeiras, áreas com ventos fortes ou ambientes com alta umidade exigem componentes com resistência à corrosão e desempenho mecânico confiáveis.

A combinação deAlumínio 6005-T5a liga e o tratamento de superfície anodizado permitem que os grampos intermediários Energet Solar mantenham um desempenho estável sob condições externas exigentes.

Perguntas frequentes

Para que é usada uma braçadeira intermediária de painel solar?

A Braçadeira intermediária do painel solaré usado para conectar e proteger dois módulos fotovoltaicos adjacentes em um sistema de montagem solar. Ele mantém o espaçamento adequado dos painéis e melhora a estabilidade estrutural do conjunto fotovoltaico.

Que material é usado para o grampo Energet Solar Mid?

A braçadeira Energet Solar Mid é fabricada a partir deAlumínio 6005-T5liga, que fornece alta resistência, resistência à corrosão e características leves, adequadas para aplicações fotovoltaicas externas.

Qual é a diferença entre um grampo intermediário e um grampo final?

Uma braçadeira intermediária é instalada entre dois painéis solares e fixa ambos os módulos simultaneamente, enquanto uma braçadeira final é instalada na borda do painel solar para fixar os módulos mais externos.

A Energet Solar pode fornecer pinças intermediárias personalizadas?

Sim. A Energet Solar oferece soluções personalizadasBraçadeira intermediária do painel solarsoluções de acordo com a espessura da estrutura do módulo, design da estrutura de montagem e requisitos do projeto.

Como o tamanho correto do grampo intermediário deve ser selecionado?

O tamanho do grampo deve corresponder à espessura da estrutura do módulo fotovoltaico. Os clientes devem confirmar as especificações do módulo antes da instalação para garantir a fixação mecânica adequada.

Os grampos intermediários de alumínio são adequados para projetos solares costeiros?

Sim.Alumínio 6005-T5a liga combinada com tratamento anodizado oferece boa resistência à corrosão e é adequada para muitos ambientes fotovoltaicos costeiros e de alta umidade.

Qual controle de qualidade é realizado durante a produção?

A Energet Solar verifica a qualidade do material, a precisão dimensional, o tratamento de superfície e a compatibilidade de montagem durante a fabricação para garantir um desempenho consistente do produto.

O Solar Panel Mid Clamp pode ser usado para sistemas montados em telhados e no solo?

Sim. Os grampos médios Energet Solar são adequados para várias aplicações fotovoltaicas, incluindo sistemas solares em telhados, parques solares montados no solo e estruturas de garagem solar.
